Duplex DU320-3D-TL 15, 18, 20
Haustürband mit Bandtasche und Bandlappen, 15 mm Überschlag - bis Türgewicht 200 kg
Produktauswahl
Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.
+41 / 71 744 67 01
Ausführungen
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| DU320DL-3L-TL-WV-S 15-D2-SIG |
weiss verz.-links
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU320DL-3R-TL-WV-S 15-D2-SIG |
weiss verz.-rechts
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| DU320DL-3L-TL-WV-S 15-D3-SIG |
weiss verz.-links
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU320DL-3R-TL-WV-S 15-D3-SIG |
weiss verz.-rechts
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| DU320DL-3L-TL-WV-S 18-D2-SIG |
weiss verz.-links
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU320DL-3R-TL-WV-S 18-D2-SIG |
weiss verz.-rechts
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| DU320DL-3L-TL-WV-S 18-D3-SIG |
weiss verz.-links
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU320DL-3R-TL-WV-S 18-D3-SIG |
weiss verz.-rechts
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| DU320DL-3L-TL-WV-S 18-D4-SIG |
weiss verz.-links
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU320DL-3R-TL-WV-S 18-D4-SIG |
weiss verz.-rechts
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| DU320DL-3L-TL-WV-S 20-D2-SIG |
weiss verz.-links
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU320DL-3R-TL-WV-S 20-D2-SIG |
weiss verz.-rechts
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| DU320DL-3L-TL-WV-S 20-D3-SIG |
weiss verz.-links
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU320DL-3R-TL-WV-S 20-D3-SIG |
weiss verz.-rechts
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| DU320DL-3L-TL-WV-S 20-D4-SIG |
weiss verz.-links
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU320DL-3R-TL-WV-S 20-D4-SIG |
weiss verz.-rechts
|
10 | 50 | 10 | CHF 59,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
Beschreibung
| F Feststellschrauben | A Andruckeinstellung |
| HF Höhen-Feststellschraube | H Höheneinstellung |
| SI Sicherungsschraube | S Seiteneinstellung |
| Andruckeinstellung: | von -1 mm bis +3 mm. Stufenlos mit Exzenter A. |
| Seiteneinstellung: | von -3 mm bis +3 mm. Stufenlos mit Gewindeschraube S. |
| Höheneinstellung: | von -2 mm bis +4 mm. Stufenlos mit Gewindeschraube H. |

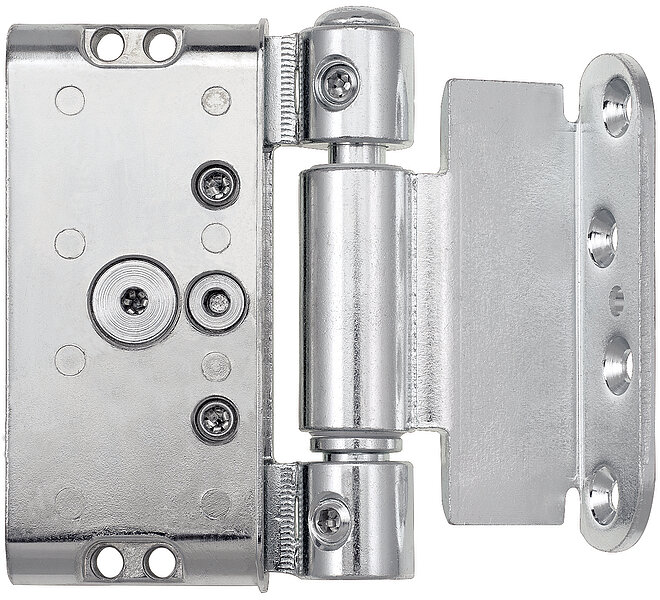

Einsatzbereich: 3-dimensional einstellbares Taschenband für Haustüren.
Stufenlose, unabhängige Einstellungen: Das Duplex 320-3D Haustürband lässt sich in allen 3 Dimensionen stufenlos und ohne Aushängen des Türblatts einstellen. Sämtliche Einstellungen können voneinander unabhängig durchgeführt werden.
Durchgehender Achsbolzen, Fixierung der Einstellungen: Der durchgehende Achsbolzen und die Möglichkeit, die Einstellungen in allen drei Dimensionen fixieren zu können, verleihen dem Duplex 320-3D Haustürband seine hervorragende Zuverlässigkeit.
Überzeugende Optik: Der Abstand zwischen Bandrolle und Türblatt bleibt bei jeder Einstellung gleich.
Gerade stehende Bänder: Beim Duplex 320-3D Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens immer gerade.
Durchgehende Dichtungsebene: Eine durchgehende Dichtungsebene ist auch im Überschlag möglich. Beim Einstellen der Türe muss die Dichtung nicht entfernt werden.
Delrin-Lager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.
Aushängesicherung: Das Duplex 320-3D Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.
Brandschutz: Das Duplex 320-3D Haustürband ist für Brandschutzklasse T30 geeignet.
Einbruchhemmung: Das Duplex 320-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.
Ausführung: Die Bandtasche ist aus Zinkdruckguss, die Bandrolle, der Achsstift und der Bandlappen sind aus Stahl gefertigt..
Kunststoff-Abdeckungen: Diese sind aus glasfaserverstärktem Kunststoff gefertigt.
Die Kunststoff-Abdeckungen werden serienmässig mit den Bändern mitgeliefert! Die Wahl der für Sie passenden Ausführung können Sie den Konstruktionskizzen auf den Folgeseiten entnehmen.
Technische Daten
| Bandtype |
BandrolleØ mm |
Bandhöhe mm |
Tragkraft 2 Bd. kg |
Tragkraft 3 Bd. kg |
Tragkraft 4 Bd. kg |
Brandschutz |
CE |
|---|---|---|---|---|---|---|---|
| TL | Ø20 | 97 | 110 | 130;160 | 160 | T30 |
Merkmale
Downloads
CAD Daten

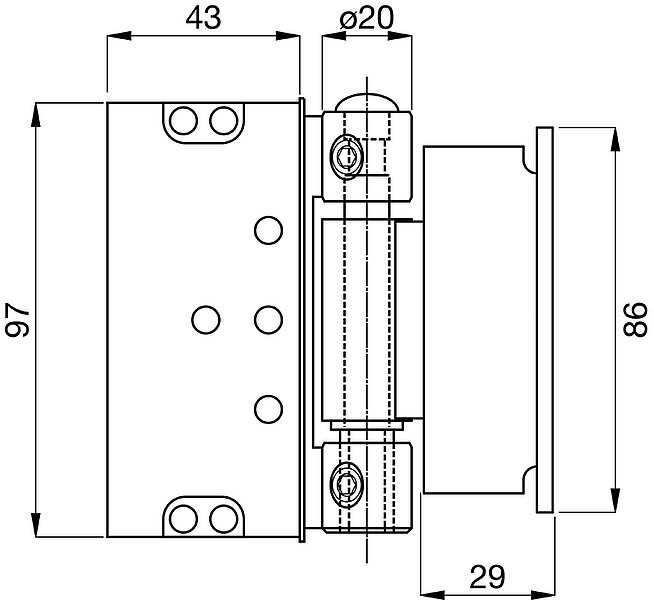

DU320-3D-TL-15-D2 - Bohrbild [ dwg ]
DU320-3D-TL-15-D3 - Bohrbild [ dwg ]

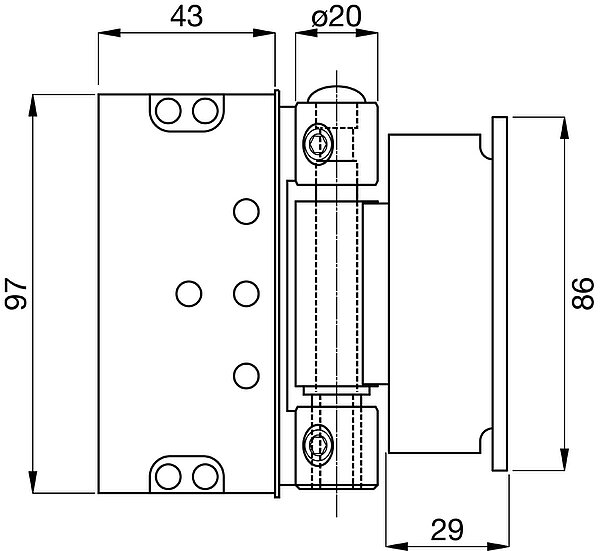

DU320-3D-TL18-D2 - Produktskizze [ dwg ]
