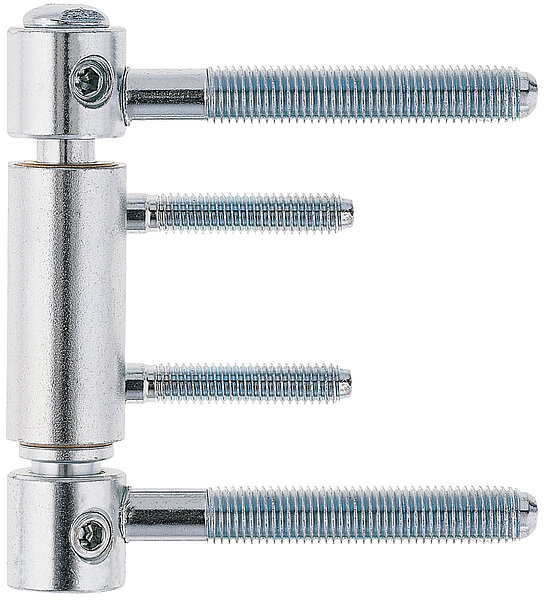

Top TO320SM-HS-A01
Haustürband für Kunststofftüren für direkte Montage - bis Türgewicht 120 kg
Produktauswahl
Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.
+41 / 71 744 67 01
Ausführungen
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO320SM-HSL-A01-EFP-S |
edelstahlfinish pulverb.-links
|
10 | 50 | 10 | CHF 58,59 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-HSR-A01-EFP-S |
edelstahlfinish pulverb.-rechts
|
10 | 50 | 10 | CHF 58,59 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-HSL-A01-WV-S |
weiss verz. - links
|
10 | 50 | 10 | CHF 54,26 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-HSR-A01-WV-S |
weiss verz. - rechts
|
10 | 50 | 10 | CHF 54,26 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-HSL-A01-WE-S |
weiss RAL9016 li
|
10 | 50 | 10 | CHF 57,18 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-HSR-A01-WE-S |
weiss RAL9016 re
|
10 | 50 | 10 | CHF 57,18 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO320SM-HSL-A01-EFP-S S4 |
edelstahlfinish pulverb.-links
|
10 | 50 | 10 | CHF 59,94 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-HSR-A01-EFP-S S4 |
edelstahlfinish pulverb.-rechts
|
10 | 50 | 10 | CHF 59,94 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-HSL-A01-WV-S S4 |
weiss verz. - links
|
10 | 50 | 10 | CHF 57,02 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-HSR-A01-WV-S S4 |
weiss verz. - rechts
|
10 | 50 | 10 | CHF 57,02 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-HSL-A01-WE-S S4 |
weiss RAL9016 li
|
10 | 50 | 10 | CHF 58,63 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-HSR-A01-WE-S S4 |
weiss RAL9016 re
|
10 | 50 | 10 | CHF 58,63 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
Beschreibung

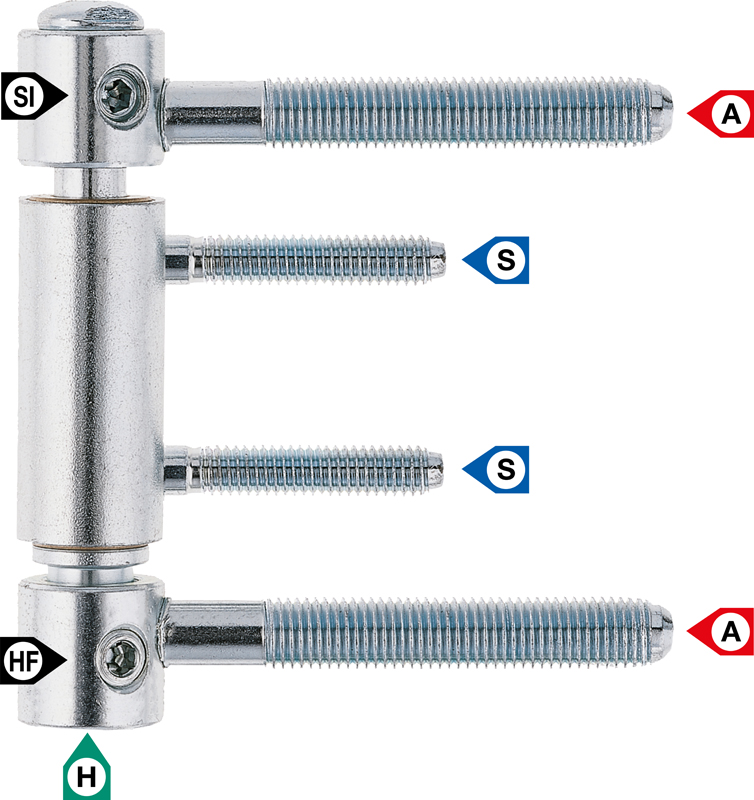

| SI | Aushängesicherung |
| HF | Höhen-Feststellschraube |
| A | Andruckeinstellung |
| H | Höheneinstellung |
| S | Seiteneinstellung |
| Andruckeinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen A. |
| Höheneinstellung: | von -2,5 mm bis +3 mm. Stufenlos mit Gewindeschraube H. |
| Seiteneinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen S. |
Einsatzbereich: 3-dimensional einstellbares Haustür-Einbohrband für
Kunststofftüren.
Gerade stehende Bänder: Beim Top 320-A Lift Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens stets gerade.
Selbstschmierendes Sintermetalllager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.
Gewindebolzen: Die Gewindebolzen für den Türrahmen sind einsatzgehärtet und selbstformend ausgeführt.
Aushängesicherung: Das Top 320-A Lift Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.

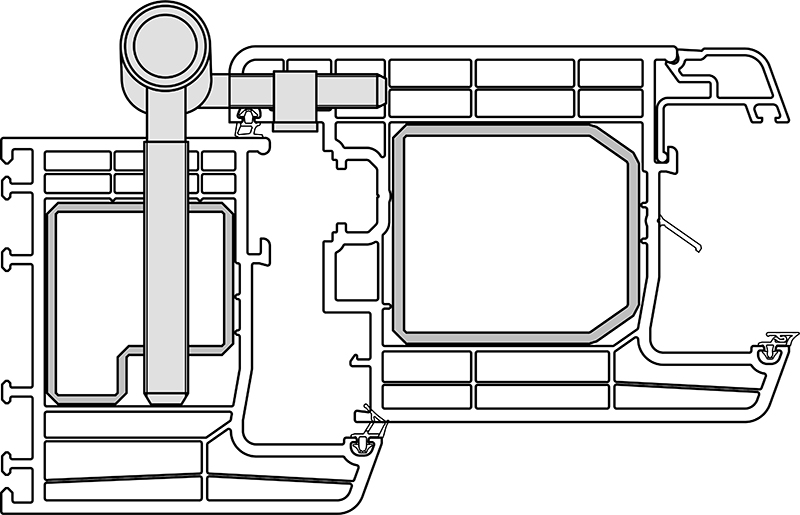

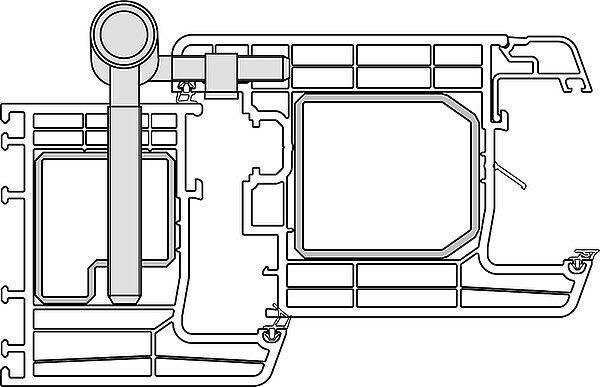

Befestigung im Türflügel: Die Befestigung im Türflügel erfolgt mit Hilfe des speziellen Tragankers ANKER-TO320-02. Bestellen Sie diesen gesondert mit.
Wichtiger Hinweis: Das Top 320-A Lift Haustürband TO320..S4 mit 82 mm langem Rahmenbolzen eignet sich speziell für die starken Türrahmen der neuen Generation.
Befestigung im Türrahmen: Bei ausreichend starker Armierung können die Gewindebolzen mit ihrem einsatzgehärteten, selbstformenden Gewinde direkt in die Armierung eingeschraubt werden.
Wichtig !!!: Das Kunststofftürprofil muss direkt oberhalb und unterhalb jedes Bandes mindestens 3-fach mit der Armierung verschraubt werden.

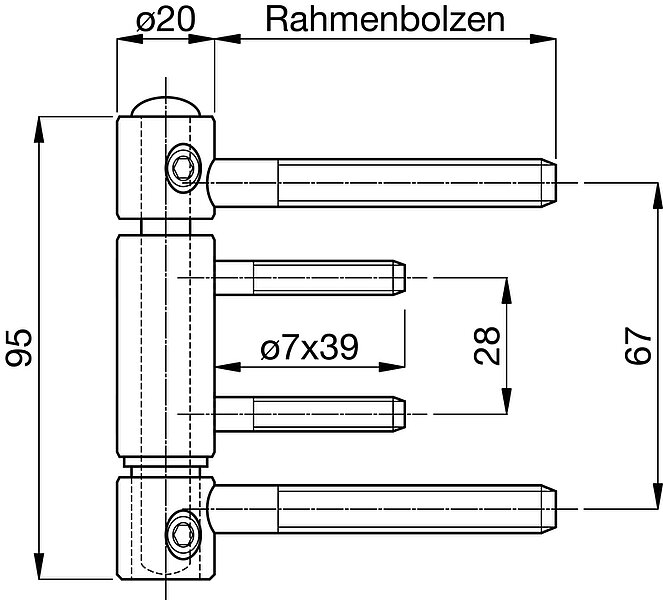

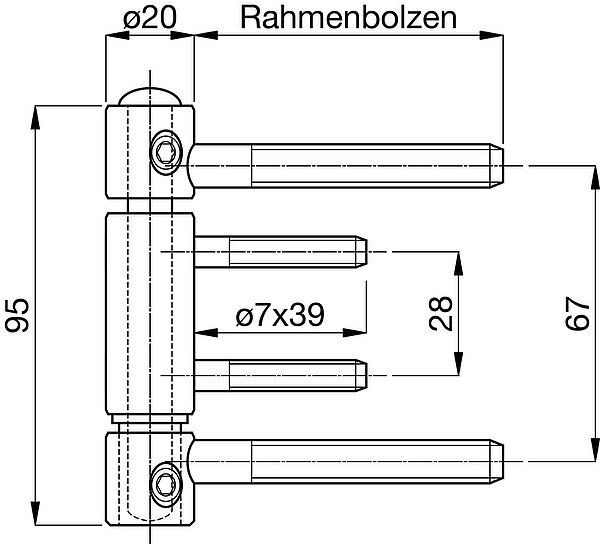

Technische Daten
| Bandtype |
Rahmenb. mm |
Flügelb. mm |
BandrolleØ mm |
Bolzenabst. mm |
Bandhöhe mm |
Tragkraft 2 Bd. kg |
Tragkraft 3 Bd. kg |
CE |
|---|---|---|---|---|---|---|---|---|
| A01 | Ø9,8x70 | Ø7x39 | Ø20 | 67 | 95 | 100 | 120 | |
| A01..S4 | Ø9,8x82 | Ø7x39 | Ø20 | 67 | 95 | 100 | 120 |
Merkmale
Downloads
Produktinformationen
TO320 - Leistungserklärung [ pdf ]
