Duplex DU321-3D-TL HA-01
Duplex 321-3D-HA - Türband mit Bandtasche und Bandlappen
Produktauswahl
Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.
+41 / 71 744 67 01
Ausführungen
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| DU321DL-3L-TL-ES-S HA-01 |
Edelstahl - links
|
3 | 15 | 3 | CHF 171,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU321DL-3R-TL-ES-S HA-01 |
Edelstahl - rechts
|
3 | 15 | 3 | CHF 171,17 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
Beschreibung
Einsatzbereich: Das Duplex 321-3D Türband DU321..HA-01 eignet sich für aussenaufgehende und flächenbündig konzipierte Tür- und Fensterelemente.
Der Flügellappen kann bei 4 mm hohen Aluminiumschalenhaltern einfach aufgeschraubt werden. Bei Aluminiumschalenhaltern unter 4 mm Höhe können wir auf Anfrage gesonderte Flügellappen fertigen, wobei diese dann in den Flügel eingefräst werden müssen.
Aluminiumschalen: Es können sämtliche Fabrikate eingesetzt werden.

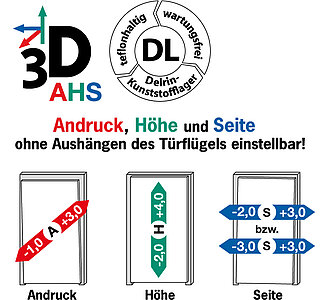

| Andruckeinstellung: | von -1 mm bis +3 mm. Stufenlos mit Exzenter. |
| Höheneinstellung: | von -2 mm bis +4 mm. Stufenlos mit Gewindeschraube. |
| Seiteneinstellung: | von -2 mm bis +3 mm bei 8 mm Aluminiumschalen- Spaltmass. Stufenlos mit Gewindeschraube. |
|
von -3 mm bis +3 mm bei 9 mm Aluminiumschalen- |
Ausführung: Die Bandtasche ist aus Zinkdruckguss, die Bandrolle und der Achsstift sind aus massivem Edelstahl gefertigt. Der Bandlappen ist aus Stahl gefertigt, verzinkt und pulverbeschichtet.
Wichtiger Hinweis: Für die Demontage der Mittelhülse beachten Sie unseren Hinweis bei der Einstellanleitung.
Technische Daten
| Bandtype |
BandrolleØ mm |
Bandhöhe mm |
Tragkraft 2 Bd. kg |
Tragkraft 3 Bd. kg |
CE |
|---|---|---|---|---|---|
| HA-01 | Ø21 | 124 | 100 | 120 |
Merkmale
DU321-3D HA - Bohr-und Frässbilder
