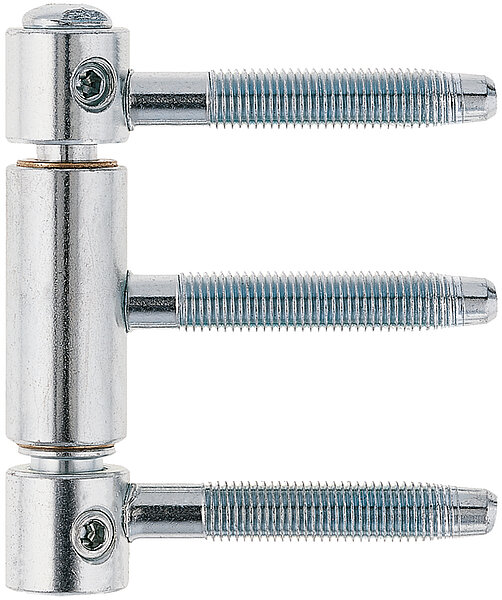

Herkula HE320-H-FR
Haustürband - bis Türgewicht 150 kg
Produktauswahl
Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.
+49 7727 920-0
Ausführungen
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| HE320SM-HL-FR-WV-S |
weiß verz. - links
|
10 | 50 | 10 | EUR 23,05 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| HE320SM-HR-FR-WV-S |
weiß verz. - rechts
|
10 | 50 | 10 | EUR 23,05 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| HE320SM-HL-FR-WV-S S1 |
weiß verz. - links
|
10 | 50 | 10 | EUR 26,74 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| HE320SM-HR-FR-WV-S S1 |
weiß verz. - rechts
|
10 | 50 | 10 | EUR 26,74 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
Beschreibung

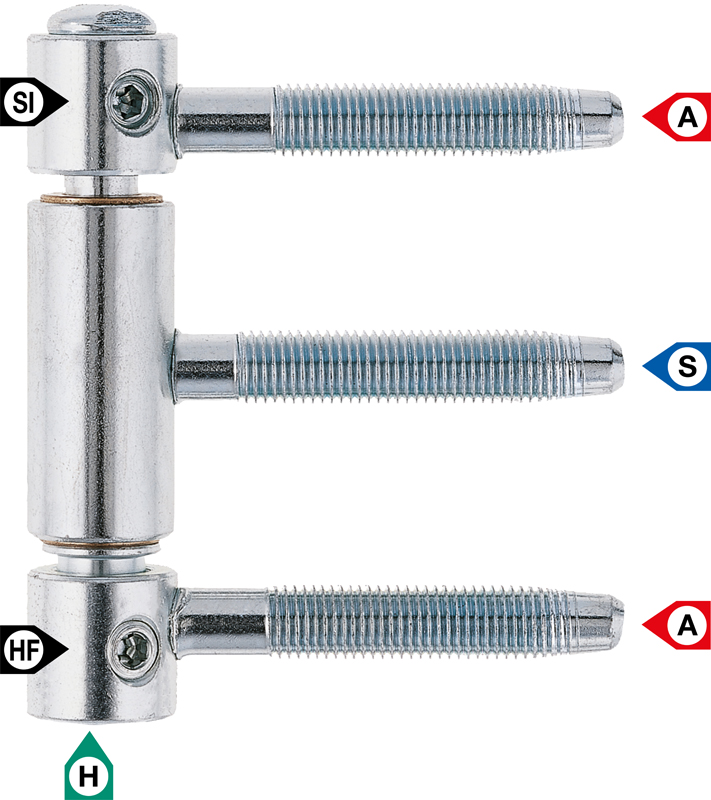

| SI | Aushängesicherung |
| HF | Höhen-Feststellschraube |
| A | Andruckeinstellung |
| H | Höheneinstellung |
| S | Seiteneinstellung |

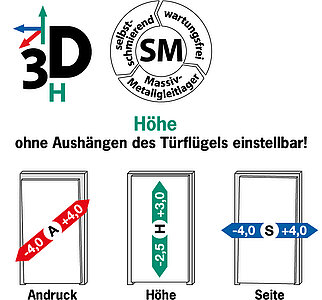

| Andruckeinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen A. |
| Höheneinstellung: | von -2,5 mm bis +3 mm. Stufenlos mit Gewindeschraube H. |
| Seiteneinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen S. |
Einsatzbereich: 3-dimensional einstellbares Haustür-Einbohrband.
Gerade stehende Bänder: Beim Herkula 320 Lift Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens stets gerade.
Selbstschmierendes Sintermetalllager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.
Aushängesicherung: Das Herkula 320 Lift Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.
Brandschutz: Das Herkula 320 Lift Haustürband HE320 ... S1 ist mit 100 mm langen Flügelbolzen ausgestattet und somit für Brandschutzklasse T30 geeignet.
Ausrichtung: Das Herkula 320 Lift Haustürband wird für linken bzw. rechten Anschlag vormontiert geliefert.
Brandschutz: Das Herkula 320 Lift Haustürband HE320 ... S1 ist mit 100 mm langen Flügelbolzen ausgestattet und somit für Brandschutzklasse T30 geeignet.
Montagehinweis: Die Bohrlöcher für die 100 mm langen Flügelbolzen müssen bei harten Hölzern mit dem Bohrer BOH-090-ZYL mit Ø9,0 mm nachgebohrt werden.

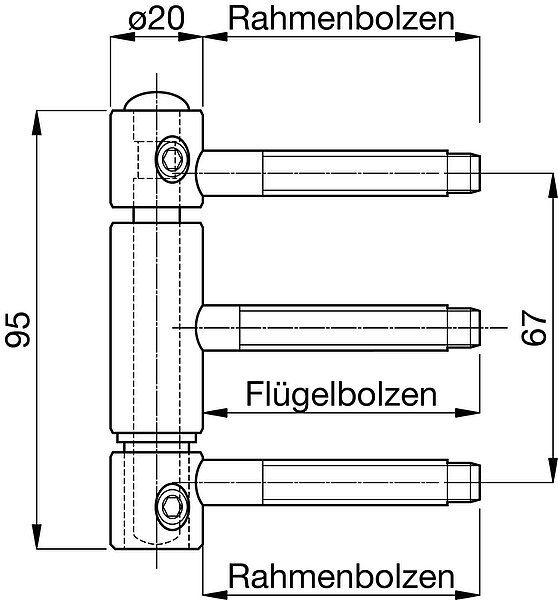

Technische Daten
| Bandtype |
Rahmenb. mm |
Flügelb. mm |
BandrolleØ mm |
Bolzenabst. mm |
Bandhöhe mm |
Tragkraft 2 Bd. kg |
Tragkraft 3 Bd. kg |
Brandschutz |
CE |
|---|---|---|---|---|---|---|---|---|---|
| SM-FR | Ø9,8x60 | Ø9,8x60 | Ø20 | 67 | 95 | 120 | 150 | ||
| SM-FR-S1 | Ø9,8x60 | Ø9,8x100 | Ø20 | 67 | 95 | 120 | 150 | T30 |
Merkmale
