Top TO316DL-HS-FR

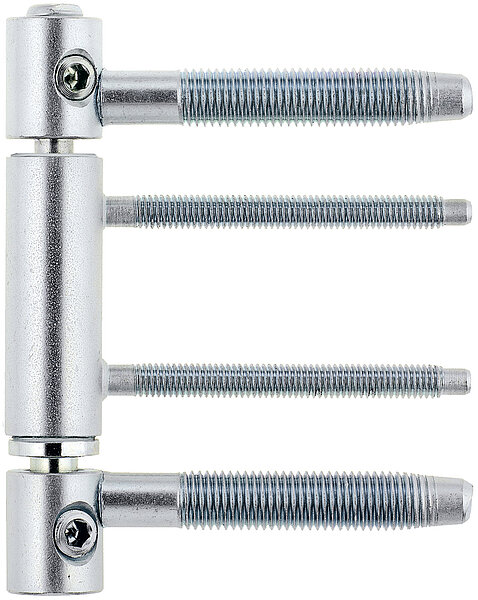

Haustürband mit Ø6 mm Flügelbolzen - bis Türgewicht 120 kg
Produktauswahl
Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.
+49 7727 920-0
Ausführungen
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO316DL-HSL-FR-WV-S S2 |
weiß verz. - links
|
10 | 50 | 10 | EUR 30,10 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO316DL-HSR-FR-WV-S S2 |
weiß verz. - rechts
|
10 | 50 | 10 | EUR 30,10 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO316DL-HSL-FR-WV-S S9 |
weiß verz. - links
|
10 | 50 | 10 | EUR 30,10 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO316DL-HSR-FR-WV-S S9 |
weiß verz. - rechts
|
10 | 50 | 10 | EUR 30,10 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
Beschreibung

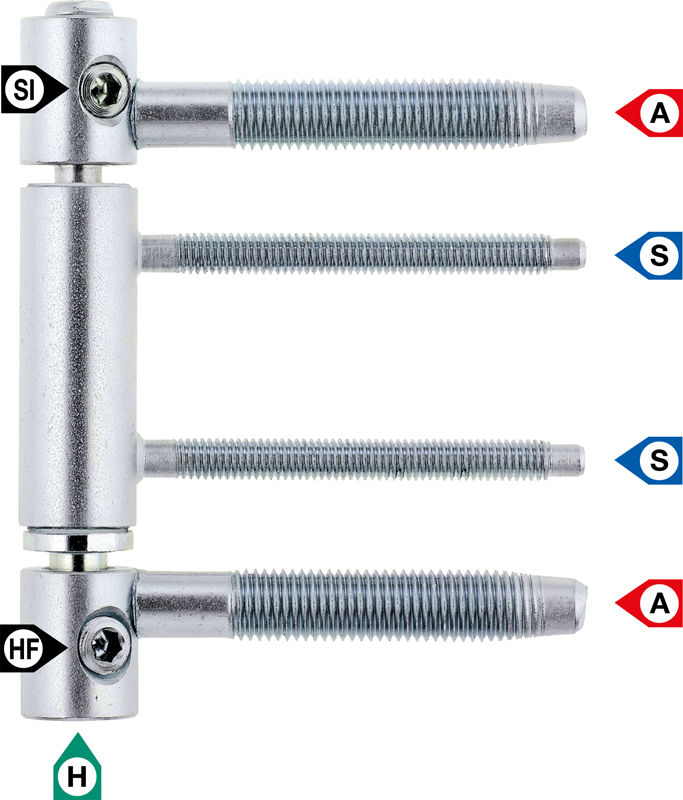

| SI | Aushängesicherung |
| HF | Höhen-Feststellschraube |
| A | Andruckeinstellung |
| H | Höheneinstellung |
| S | Seiteneinstellung |

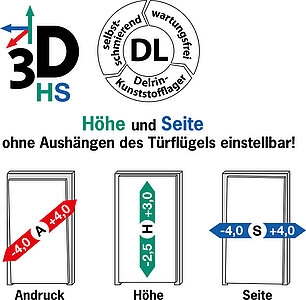

| Andruckeinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen A. |
| Höheneinstellung: | von -2,5 mm bis +3 mm. Stufenlos mit Gewindeschraube H. |
| Seiteneinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen S. |
Einsatzbereich: 3-dimensional einstellbares Haustür-Einbohrband:

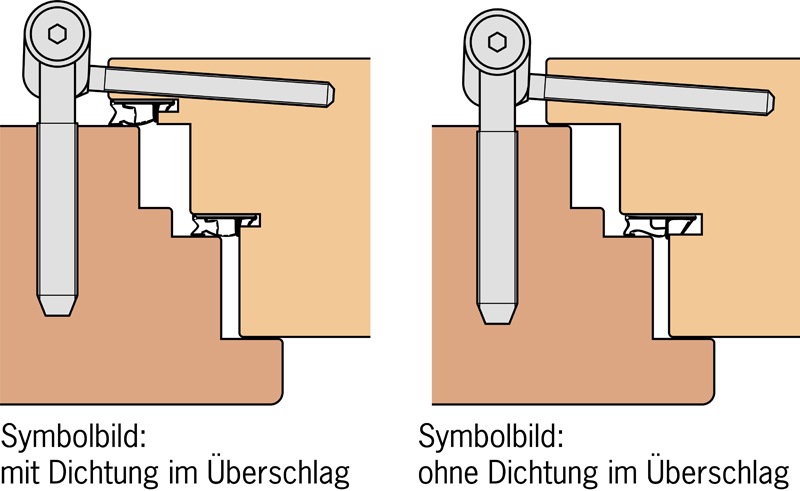

Geringe Überschlagstärken: Das Top 316 Lift Haustürband mit Ø6 mm und 4° schräge eingebohrten Flügelgewindebolzen eignet sich insbesonders für Türen mit geringen Überschlagstärken und einer Dichtungsebene im Überschlag.
Gerade stehende Bänder: Beim Top 316 Lift Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens stets gerade.
Delrin-Lager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.
Aushängesicherung: Das Top 316 Lift Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.
Ausführung: Die Flügelbolzen für das Top 316 Lift Haustürband werden 4° schräg eingebohrt. Dadurch eignen sie sich auch für Türen mit geringen Überschlagstärken und einer Dichtungsebene im Überschlag.
Technische Daten
| Bandtype |
Rahmenb. mm |
Flügelb. mm |
BandrolleØ mm |
Bolzenabst. mm |
Bandhöhe mm |
Tragkraft 2 Bd. kg |
Tragkraft 3 Bd. kg |
|---|---|---|---|---|---|---|---|
| FR..S2 | Ø9,8x60 | Ø6x60 | Ø16 | 67 | 95 | 100 | 120 |
| FR..S9 | Ø9,8x60 | Ø6x50 | Ø16 | 67 | 95 | 100 | 120 |
Merkmale
TO316 Lift - Bohrbilder
