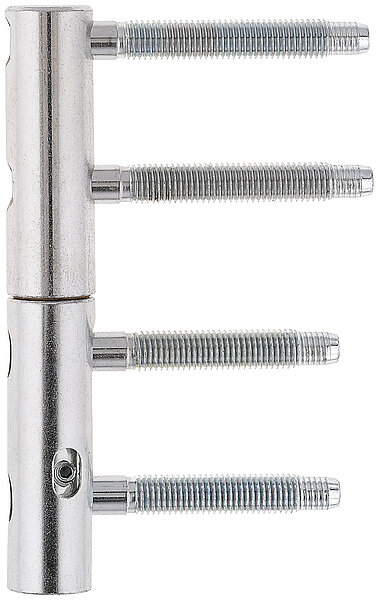

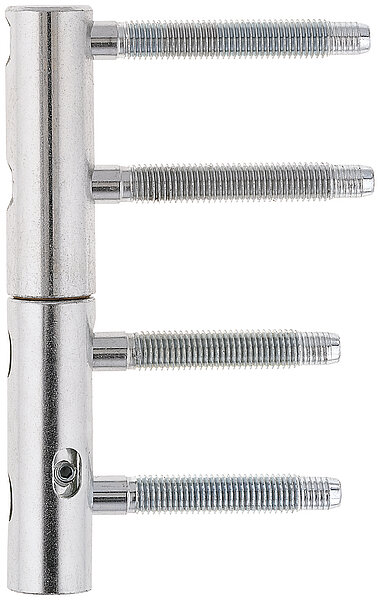

Triplex TR220SM
Haustürband - bis Türgewicht 150 kg
Produktauswahl
Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.
+49 7727 920-0
Ausführungen
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TR220SM-RA-WV-GS |
weiß verzinkt
|
10 | 50 | 10 | EUR 44,88 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TR220SM-RA-WV-G |
weiß verzinkt
|
10 | 50 | 10 | EUR 37,45 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TR220SM-FR-WV-GS |
weiß verzinkt
|
10 | 50 | 10 | EUR 44,88 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TR220SM-FR-WV-G |
weiß verzinkt
|
10 | 50 | 10 | EUR 37,45 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TR220SM-FR-WV-G S1 |
weiß verzinkt
|
10 | 50 | 10 | EUR 45,12 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
Beschreibung

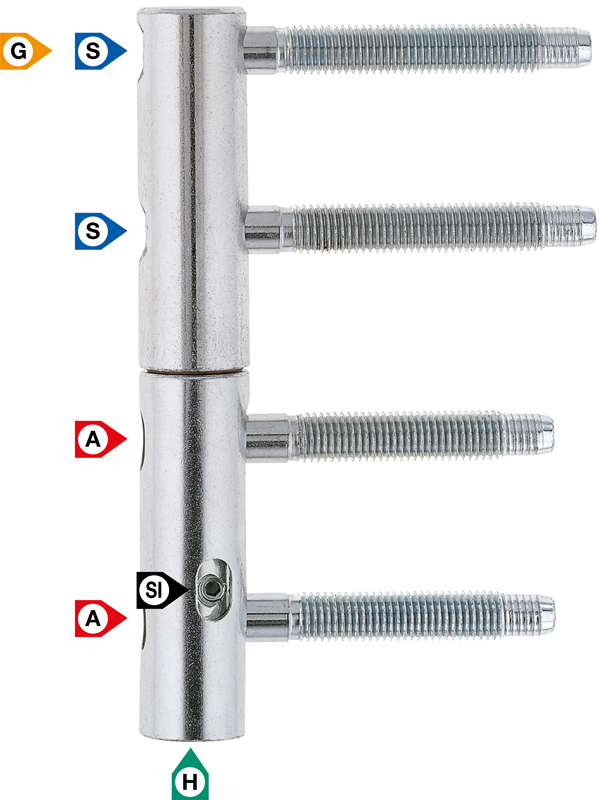

| SI | Ausdrehsicherung |
| G | Gewindekupplung |
| A | Andruckeinstellung |
| H | Höheneinstellung |
| S | Seiteneinstellung |

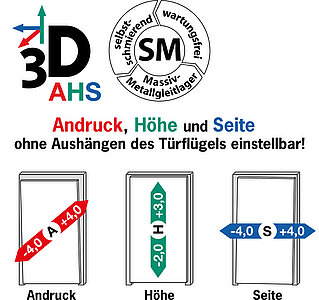

| Andruckeinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen A. |
| Höheneinstellung: | von -2 mm bis +3 mm. Stufenlos mit Gewindeschraube H. |
| Seiteneinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen S. |
Alle Dimensionen lassen sich ohne Aushängen des Türblatts einstellen.
Einsatzbereich: 3-dimensional einstellbares Einbohrband für Balkon-, Wohnungs- und Eingangstüren.

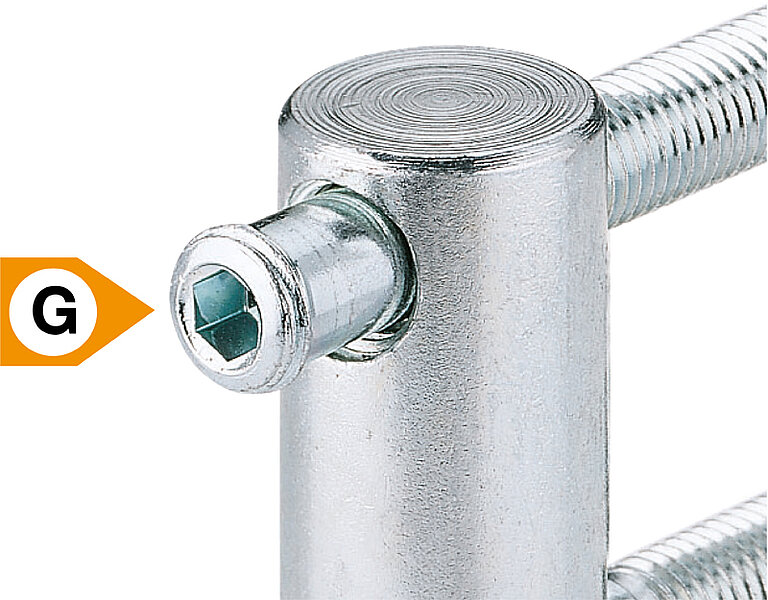

Gewindekupplung - gerade stehende Bänder: Der Einsatz von je 2 Gewindebolzen und der Gewindekupplung G beim obersten Gewindebolzen sorgt für eine stabile Befestigung des Bandes und für ein stets gerade stehendes Bandoberteil.
Selbstschmierendes Sintermetalllager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.
Höheneinstellung: Das Band wird komplett angehoben bzw. gesenkt, ohne dass sich der Abstand zwischen Bandober- und Bandunterteil verändert. Dadurch bleiben die guten Laufeigenschaften bei jeder Höheneinstellung gewährleistet.
Ausdrehsicherung: Das Triplex 220-3D Haustürband ist auch mit einer Ausdrehsicherung lieferbar.
Brandschutz EI30: In Zusammenarbeit mit dem Verband Schweizerischer Schreinermeister (VSSM)wurde das Triplex 220 Haustürband TR220 ... S1 nach der EN Prüfnorm 1634-1 (Art. 13.2.5 Beschläge) erfolgreich brandschutzgeprüft und ist somit für Brandschutzklasse T30 geeignet.
MDF-Platten: Mit den langen Flügelbolzen kann das Band auch für MDF-Platten eingesetzt werden.
Montagehinweis: Die Bohrlöcher für die 100 mm langen Flügelbolzen müssen bei harten Hölzern mit dem Bohrer BOH-085-ZYL mit Ø8,5 mm nachgebohrt werden.
Technische Daten
| Bandtype |
Rahmenb. mm |
Flügelb. mm |
BandrolleØ mm |
Bandhöhe mm |
Tragkraft 2 Bd. kg |
Tragkraft 3 Bd. kg |
Brandschutz |
CE |
|---|---|---|---|---|---|---|---|---|

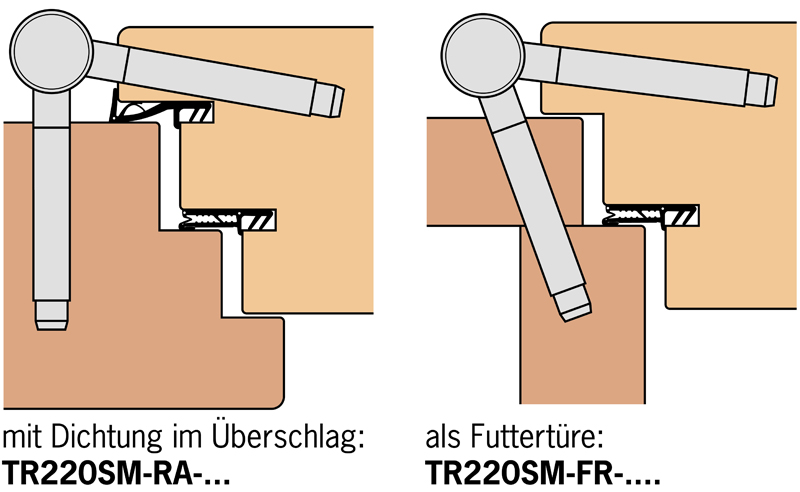

| RA | Ø9x57 | Ø9x62 | Ø20 | 130 | 120 | 150 | ||
| FR | Ø9x65 | Ø9x62 | Ø20 | 130 | 120 | 150 | ||
| FR..S1 | Ø9x65 | Ø9x100 | Ø20 | 130 | 120 | 150 | T30 |
