Duplex DU321-3D-TSL
Haustürband mit Bandtasche und Bandlappen lang - bis Türgewicht 160 kg
Produktauswahl
Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.
+49 7727 920-0
Ausführungen
| Bestellnummer | Ausführung |
|
Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | ||
|---|---|---|---|---|---|---|---|---|---|

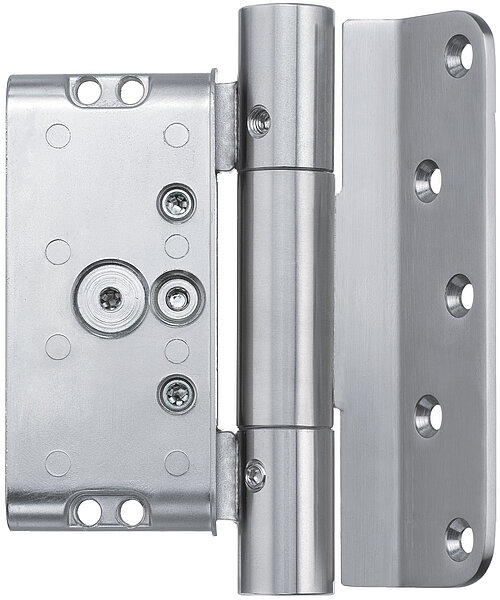

| DU321DL-3L-TSL-ES-S |
Edelstahl - links
|
6 | 30 | 6 | EUR 85,87 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU321DL-3R-TSL-ES-S |
Edelstahl - rechts
|
6 | 30 | 6 | EUR 85,87 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU321DL-3L-TSL-WE-S |
weiß - links
|
6 | 30 | 6 | EUR 65,80 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU321DL-3R-TSL-WE-S |
weiß - rechts
|
6 | 30 | 6 | EUR 65,80 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU321DL-3L-TSL-SM-S |
schwarz matt - li
|
6 | 30 | 6 | EUR 65,80 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU321DL-3R-TSL-SM-S |
schwarz matt - re
|
6 | 30 | 6 | EUR 65,80 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU321DL-3L-TSL-EFP-S |
edelst.fin. - links
|
6 | 30 | 6 | EUR 65,80 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| DU321DL-3R-TSL-EFP-S |
edelst.fin. - rechts
|
6 | 30 | 6 | EUR 65,80 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
Beschreibung

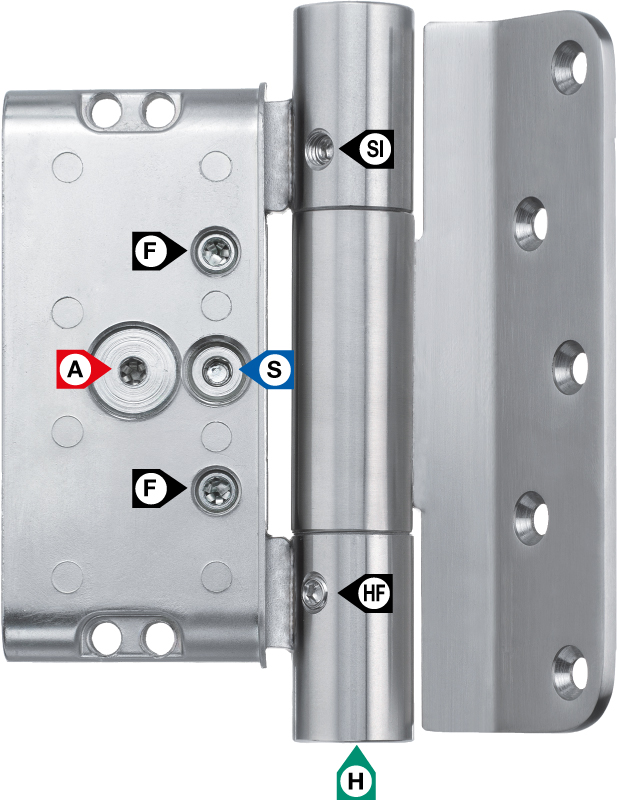

| F Feststellschrauben | HF Höhen-Feststellschraube |
| SI Sicherungsschraube | A Andruckeinstellung |
| H Höheneinstellung | S Seiteneinstellung |

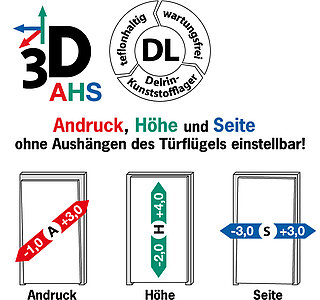

| Andruckeinstellung: | von -1 mm bis +3 mm. Stufenlos mit Exzenter A. |
| Seiteneinstellung: | von -3 mm bis +3 mm. Stufenlos mit Gewindeschraube S. |
| Höheneinstellung: | von -2 mm bis +4 mm. Stufenlos mit Gewindeschraube H. |
Einsatzbereich: 3-dimensional einstellbares Taschenband für Haustüren.
Stufenlose, unabhängige Einstellungen: Das Duplex 321-3D Haustürband lässt sich in allen 3 Dimensionen stufenlos und ohne Aushängen des Türblatts einstellen. Sämtliche Einstellungen können voneinander unabhängig durchgeführt werden.
Durchgehender Achsbolzen, Fixierung der Einstellungen: Der durchgehende Achsbolzen und die Möglichkeit, die Einstellungen in allen drei Dimensionen fixieren zu können, verleihen dem Duplex 321-3D Haustürband seine hervorragende Zuverlässigkeit.

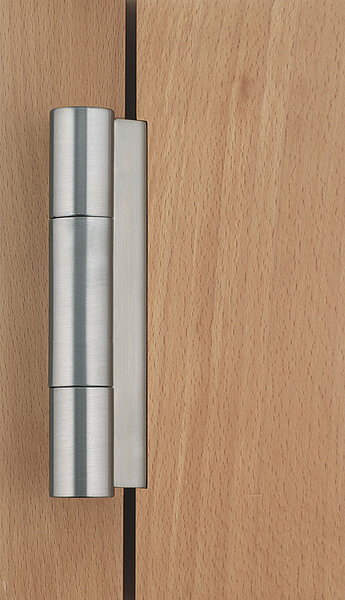

Überzeugende Optik: Der Abstand zwischen Bandrolle und Türblatt bleibt bei jeder Einstellung gleich.
Gerade stehende Bänder: Beim Duplex 321-3D Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens immer gerade.
Delrin-Lager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.
Aushängesicherung: Das Duplex 321-3D Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.
Brandschutz: Das Duplex 321-3D Haustürband ist für Brandschutzklasse T30 geeignet.

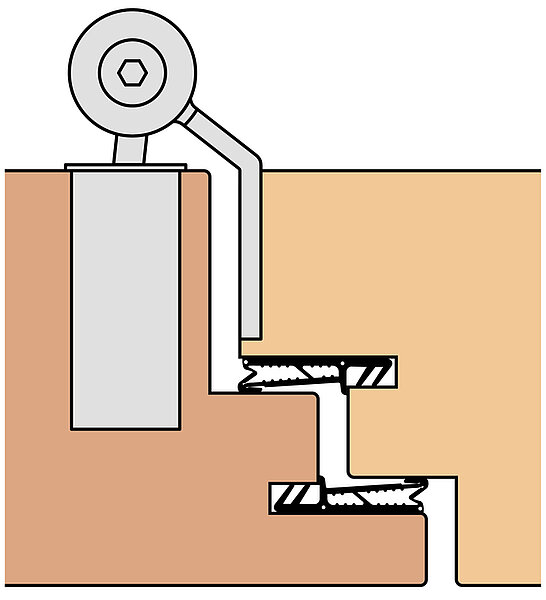

Einbruchhemmung: Das Duplex 321-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.
Ausführung: Die Bandtasche ist aus Zinkdruckguss, die Bandrolle, der Achsstift und der Bandlappen sind aus Edelstahl bzw. Stahl gefertigt.
Brandschutz: Das Duplex 321 Haustürband eignet sich für Brandschutzklasse T30.
Einbruchhemmung: Das Duplex 321-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.
Wichtiger Hinweis: für die Demontage der Mittelhülse beachten Sie unseren Hinweis bei der Einstellanleitung.
Technische Daten

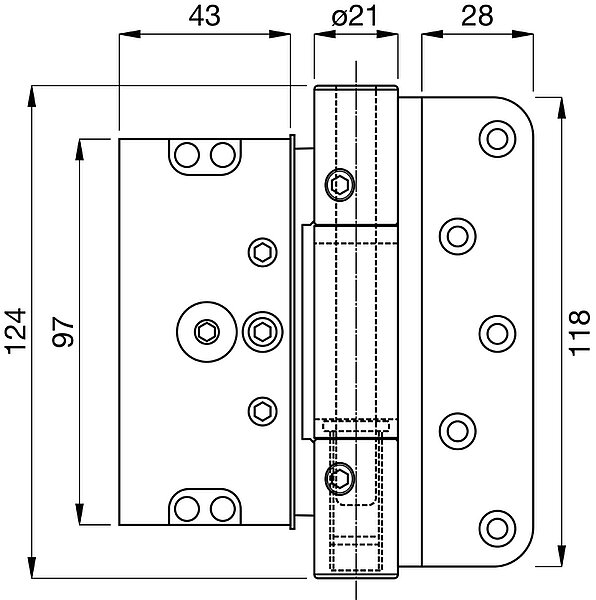

| Bandtype |
BandrolleØ mm |
Bandhöhe mm |
Tragkraft 2 Bd. kg |
Tragkraft 3 Bd. kg |
Tragkraft 4 Bd. kg |
Brandschutz |
CE |
|---|---|---|---|---|---|---|---|
| TSL | Ø21 | 124 | 110 | 130;160 | 160 | T30 |
Merkmale
Downloads
Produktinformationen
DU321 - Bohr-und Fräßbilder [ pdf ]
DU321 - Montageanleitung [ pdf ]
DU321 - Leistungserklärung [ pdf ]
Zubehör / Montagehilfen
Alternative und verwandte Produkte

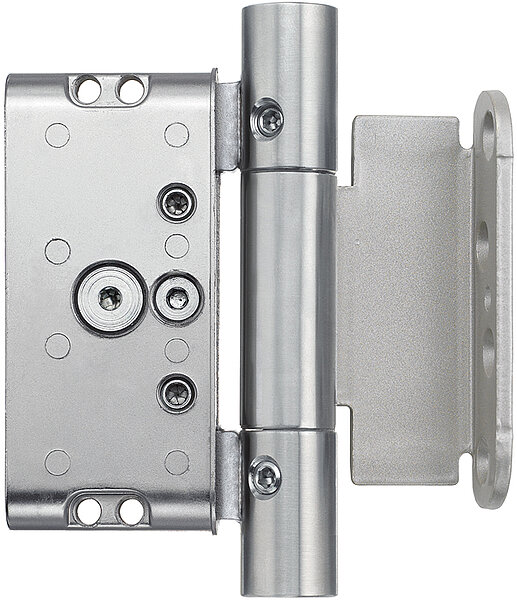

Duplex DU321-3D-TL 15
